Dans le domaine du génie industriel, le fonctionnement efficace et fiable des équipements dans les applications cryogéniques est de la plus haute importance. Les systèmes cryogéniques, qui impliquent des températures extrêmement basses, présentent des défis uniques qui nécessitent des solutions spécialisées. L’un des composants essentiels de ces systèmes est la double garniture mécanique. En tant que principal fournisseur de garnitures mécaniques doubles, je suis ravi de me plonger dans les subtilités du fonctionnement de ces garnitures dans les applications cryogéniques.
Comprendre les applications cryogéniques
Les applications cryogéniques impliquent généralement des températures inférieures à -150°C (-238°F). Ces basses températures sont couramment rencontrées dans des secteurs tels que la production de gaz naturel liquéfié (GNL), l'aérospatiale et la recherche médicale. Dans ces environnements, les solutions d'étanchéité traditionnelles peuvent échouer en raison du froid extrême, ce qui peut rendre les matériaux cassants, perdre leur élasticité et subir des changements de dimensions importants.
Qu’est-ce qu’une double garniture mécanique ?
Une double garniture mécanique est un type de dispositif d’étanchéité composé de deux ensembles de faces d’étanchéité disposées en tandem. Cette conception offre une couche supplémentaire de protection contre les fuites par rapport aux garnitures mécaniques simples. Les deux joints sont séparés par un fluide barrière, qui remplit plusieurs fonctions, notamment la lubrification, le refroidissement et l'empêchement du fluide de traitement d'atteindre l'atmosphère.
Comment fonctionne une double garniture mécanique dans les applications cryogéniques ?
1. Disposition des joints
Dans les applications cryogéniques, la double garniture mécanique est généralement disposée en configuration tandem. Cela signifie que les deux joints sont placés l'un derrière l'autre, avec le fluide barrière entre eux. Le joint primaire fait face au fluide de traitement, tandis que le joint secondaire fournit une sauvegarde en cas de défaillance du joint primaire.
2. Sélection des matériaux
Les matériaux utilisés dans les garnitures mécaniques doubles pour applications cryogéniques sont soigneusement choisis pour résister au froid extrême. Les faces d'étanchéité sont souvent constituées de matériaux tels que le carbure de silicium ou le carbure de tungstène, qui présentent une excellente résistance à l'usure et de faibles coefficients de frottement. Les élastomères utilisés dans les joints sont également sélectionnés pour leur capacité à conserver leur flexibilité à basse température. Par exemple, les perfluoroélastomères (FFKM) sont couramment utilisés en raison de leur excellente résistance chimique et de leurs performances à basse température.
3. Système de fluide barrière
Le système de fluide de barrière est un composant crucial de la double garniture mécanique dans les applications cryogéniques. Le fluide de barrière est généralement un fluide propre et compatible qui est maintenu à une pression plus élevée que le fluide de procédé. Cette différence de pression garantit que le fluide de barrière s'écoule vers le fluide de traitement, empêchant ainsi le fluide de traitement de s'échapper dans l'atmosphère. Le fluide barrière sert également de lubrifiant et de liquide de refroidissement pour les faces du joint, réduisant ainsi la friction et la génération de chaleur.
4. Refroidissement et isolation
Les applications cryogéniques nécessitent un refroidissement et une isolation efficaces pour maintenir les basses températures. La double garniture mécanique est souvent conçue avec des canaux ou des chemises de refroidissement pour évacuer la chaleur générée pendant le fonctionnement. Des matériaux isolants peuvent également être utilisés pour minimiser le transfert de chaleur de l’environnement vers le joint.
5. Surveillance et contrôle
Pour garantir le fonctionnement fiable de la double garniture mécanique dans les applications cryogéniques, une surveillance et un contrôle continus sont essentiels. Les capteurs sont utilisés pour mesurer des paramètres tels que la température, la pression et le taux de fuite. Ces données sont ensuite utilisées pour détecter tout problème potentiel et prendre des mesures correctives avant qu'ils n'entraînent une défaillance du joint.
Avantages de l'utilisation de garnitures mécaniques doubles dans les applications cryogéniques
1. Prévention améliorée des fuites
La disposition en tandem de la double garniture mécanique offre une couche supplémentaire de protection contre les fuites, réduisant le risque de contamination de l'environnement et assurant la sécurité du personnel.
2. Fiabilité améliorée
L'utilisation de matériaux de haute qualité et d'un système de fluide de barrière bien conçu améliore la fiabilité de la double garniture mécanique dans les applications cryogéniques. Cela réduit les temps d’arrêt et les coûts de maintenance, améliorant ainsi l’efficacité globale du processus.
3. Compatibilité avec les fluides cryogéniques
Les matériaux utilisés dans les garnitures mécaniques doubles pour les applications cryogéniques sont soigneusement sélectionnés pour être compatibles avec le fluide du procédé. Cela garantit que le joint fonctionne efficacement et ne se dégrade pas avec le temps.
Nos produits à double garniture mécanique pour les applications cryogéniques
En tant que double fournisseur de garnitures mécaniques, nous proposons une gamme de produits spécifiquement conçus pour les applications cryogéniques. NotreGarniture mécanique universelle MOR Cartexest une solution polyvalente qui peut être utilisée dans une variété de systèmes cryogéniques. Il présente une conception compacte et des matériaux hautes performances, ce qui le rend adapté aux applications exigeantes.
NotreGarniture mécanique double tandem MOR SB2 pour pompeest une autre excellente option pour les pompes cryogéniques. Il offre des performances d’étanchéité fiables et est facile à installer et à entretenir.

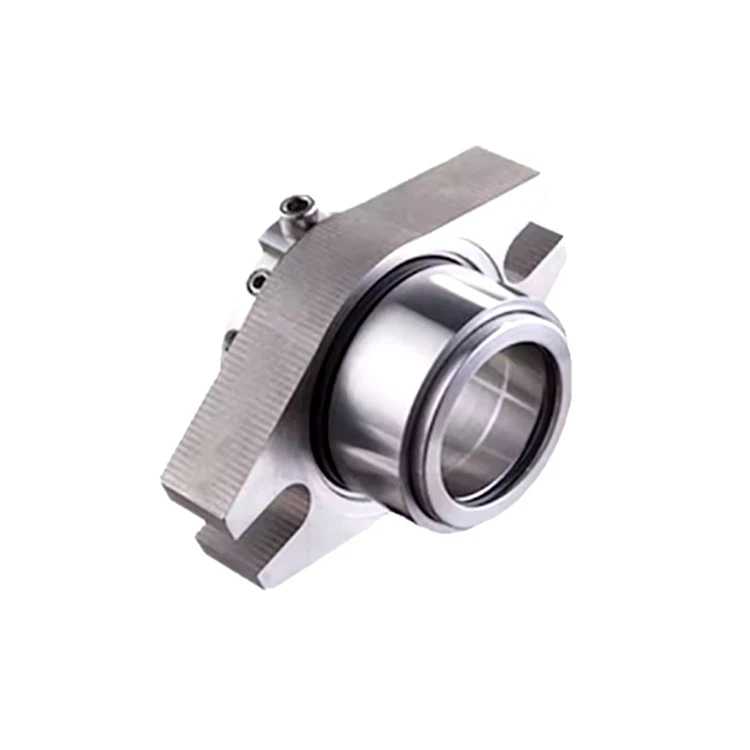

Pour les applications où une seule cartouche d'étanchéité est requise, notreGarniture mécanique à cartouche unique MOR 318offre une solution rentable. Il est conçu pour offrir des performances durables dans les environnements cryogéniques.
Conclusion
Les garnitures mécaniques doubles jouent un rôle essentiel pour garantir le fonctionnement sûr et efficace des équipements dans les applications cryogéniques. En comprenant le fonctionnement de ces garnitures et les principales considérations liées à leur conception et à leur fonctionnement, vous pouvez prendre des décisions éclairées lors de la sélection d'une garniture mécanique double pour votre système cryogénique. En tant que fournisseur de confiance de garnitures mécaniques doubles, nous nous engageons à fournir des produits de haute qualité et un excellent service client. Si vous avez des questions ou souhaitez discuter de vos besoins spécifiques, n'hésitez pas à nous contacter pour une consultation en matière d'approvisionnement.
Références
- "Joints mécaniques : principes et applications" par John O. Blake
- "Ingénierie cryogénique" par Richard W. Swift
- "Manuel de technologie d'étanchéité" par Peter A. Schweitzer
