Yo, les amis ! En tant que fournisseur de joints à soufflet en téflon, j'ai pu constater à quel point ces petites merveilles sont cruciales dans les applications à pression alternée. Examinons donc les considérations de conception des joints à soufflet en téflon face à ces pressions en constante évolution.
Sélection des matériaux
Tout d’abord, le matériau du joint du soufflet en téflon est extrêmement important. Le téflon, ou polytétrafluoroéthylène (PTFE), est un choix de premier ordre en raison de son excellente résistance chimique. Il peut traiter une large gamme de produits chimiques, des acides aux bases, sans se corroder. C’est un problème majeur dans les industries où différentes substances sont impliquées dans le processus.
Mais tous les Téflon ne sont pas égaux. Nous devons choisir la bonne qualité de PTFE. Pour les applications à pression alternée, nous recherchons une nuance qui présente une bonne flexibilité et peut résister à des contraintes répétées. Certaines qualités de PTFE sont remplies de matériaux comme la fibre de verre ou le carbone pour améliorer leurs propriétés mécaniques. Le PTFE chargé de verre, par exemple, offre une meilleure stabilité dimensionnelle et une plus grande résistance. Cela aide le joint à soufflet à conserver sa forme même sous des pressions fluctuantes.
Conception du soufflet
La conception du soufflet lui-même est un autre facteur clé. La forme et la taille du soufflet déterminent dans quelle mesure il peut gérer les pressions alternées. Un soufflet bien conçu doit pouvoir se dilater et se contracter en douceur. Si le soufflet est trop rigide, il ne pourra pas s'adapter aux changements de pression, ce qui peut entraîner une défaillance prématurée.
Le nombre de circonvolutions dans le soufflet compte également. Plus de circonvolutions signifie généralement plus de flexibilité. Mais nous ne pouvons pas exagérer avec le nombre de circonvolutions. Un trop grand nombre peut rendre le soufflet trop faible et susceptible de s'effondrer. Nous devons trouver le bon équilibre en fonction de la plage de pression spécifique et des exigences de l'application.
L'épaisseur de la paroi du soufflet est également cruciale. Un mur plus épais peut fournir plus de résistance, mais peut réduire la flexibilité. D'un autre côté, une paroi plus fine permet une meilleure flexibilité mais pourrait ne pas être en mesure de résister aux pics de pression. Nous devons donc sélectionner soigneusement l’épaisseur de la paroi en fonction des variations de pression attendues.
Conception de la face du joint
La face du joint est l’endroit où la magie opère pour empêcher les fuites. Dans les applications à pression alternée, la face du joint doit être conçue pour maintenir une bonne étanchéité même lorsque la pression change constamment.
Un aspect important est la finition de surface de la face du joint. Une finition de surface lisse réduit la friction et contribue à créer une meilleure étanchéité. Mais il ne s’agit pas seulement d’être fluide. La finition de la surface doit également être uniforme. Toute irrégularité peut provoquer des fuites, notamment lorsque la pression fluctue.
Le matériau de la face du joint joue également un rôle. Nous utilisons souvent des matériaux durs comme le carbure de silicium ou le carbure de tungstène pour la face du joint. Ces matériaux sont résistants à l'usure, ce qui est essentiel dans les applications où il y a beaucoup de mouvements et de changements de pression. Ils peuvent résister à l’abrasion provoquée par le contact répété et l’écoulement des fluides.
Sélection de printemps
Des ressorts sont utilisés dans les joints à soufflet en téflon pour fournir la force nécessaire pour maintenir les faces du joint en contact. Dans les applications à pression alternée, le ressort doit être soigneusement sélectionné.
La raideur du ressort est un paramètre critique. Un ressort avec la bonne raideur peut garantir que les faces du joint sont toujours en contact, même lorsque la pression change. Si la raideur du ressort est trop élevée, cela peut provoquer une usure excessive des faces du joint. S'il est trop bas, le joint risque de ne pas être en mesure de maintenir une bonne étanchéité sous pression.
Le matériau du ressort est également important. L'acier inoxydable est un choix courant en raison de sa résistance à la corrosion. Mais dans certains environnements difficiles, nous devrons peut-être utiliser des matériaux plus exotiques comme l'Hastelloy pour garantir la durabilité du ressort.
Pression nominale et plage
Lors de la conception d'un joint à soufflet en téflon pour des applications à pression alternée, nous devons définir clairement la pression nominale et la plage. La pression nominale nous indique la pression maximale que le joint peut supporter en toute sécurité. Ceci est déterminé par les matériaux, la conception du soufflet et la face du joint.
La plage de pression est la différence entre les pressions minimale et maximale que subira le joint. Nous devons nous assurer que le sceau peut fonctionner efficacement dans cette plage. Par exemple, si la plage de pression est très large, nous devrons peut-être utiliser une conception plus robuste avec des matériaux plus résistants et un ressort plus robuste.
Considérations relatives à la température
La température peut avoir un impact important sur les performances des joints à soufflet en téflon. Dans les applications à pression alternée, la température peut également fluctuer.
Le téflon a une plage de température relativement large, mais des températures extrêmes peuvent néanmoins affecter ses propriétés. À haute température, le téflon peut devenir plus mou, ce qui peut réduire sa résistance mécanique. À basse température, il peut devenir cassant.
Nous devons sélectionner des matériaux et des conceptions capables de résister à la plage de températures prévue. Pour les applications à haute température, nous pouvons utiliser des qualités spéciales de PTFE ou ajouter une isolation au joint. Pour les applications à basse température, nous pouvons choisir des matériaux plus flexibles à basse température.
Application – Considérations spécifiques
Différentes industries ont des exigences différentes en matière de joints à soufflet en téflon dans les applications à pression alternée.
Dans l’industrie pétrochimique, par exemple, les joints doivent pouvoir résister à des produits chimiques agressifs et à des pressions élevées. NotreJoint mécanique à soufflet à ressort unique de remplacement 502, pour l'industrie pétrochimiqueest conçu spécifiquement pour ces conditions difficiles. Il utilise des matériaux de haute qualité et une conception robuste pour garantir des performances fiables.

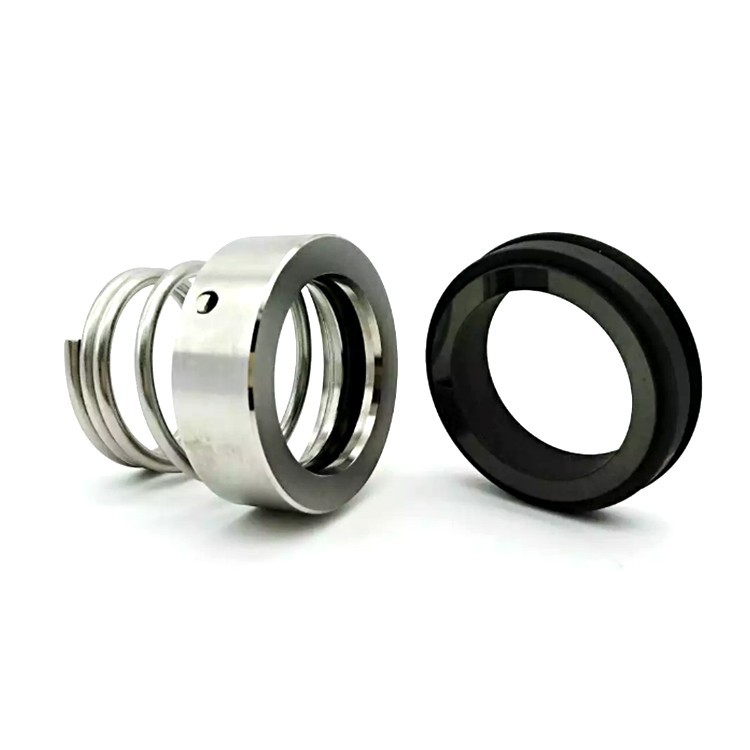

Dans les applications à haute température, comme certains processus industriels, nous avons leGarniture mécanique haute température MOR 2. Ce joint est conçu pour résister à des températures extrêmes tout en conservant une bonne étanchéité sous des pressions alternées.
Pour les applications de pompes à haute pression, comme dans l'industrie de l'eau ou du pétrole, leJoint mécanique de pompe haute pression MOR Wiloest une excellente option. Il est conçu pour gérer les hautes pressions et les fluctuations de pression courantes lors du fonctionnement des pompes.
Conclusion
Concevoir un joint à soufflet en téflon pour les applications à pression alternée est une tâche complexe. Cela nécessite un examen attentif des matériaux, de la conception du soufflet, de la conception de la face du joint, de la sélection du ressort, de la pression nominale, de la température et des exigences spécifiques à l'application.
Si vous avez besoin de joints à soufflet en téflon pour vos applications à pression alternée, n'hésitez pas à nous contacter. Nous sommes là pour vous aider à trouver la solution d'étanchéité parfaite pour vos besoins spécifiques. Que ce soit pour l'industrie pétrochimique, les procédés à haute température ou les pompes haute pression, nous avons l'expertise et les produits pour répondre à vos exigences. Discutons-en et voyons comment nous pouvons travailler ensemble pour résoudre vos problèmes d'étanchéité.
Références
- "Manuel des joints mécaniques" par John Adamson
- "Conception et analyse des systèmes d'étanchéité" par Robert D. Bush
